Anéis e conexões SMS

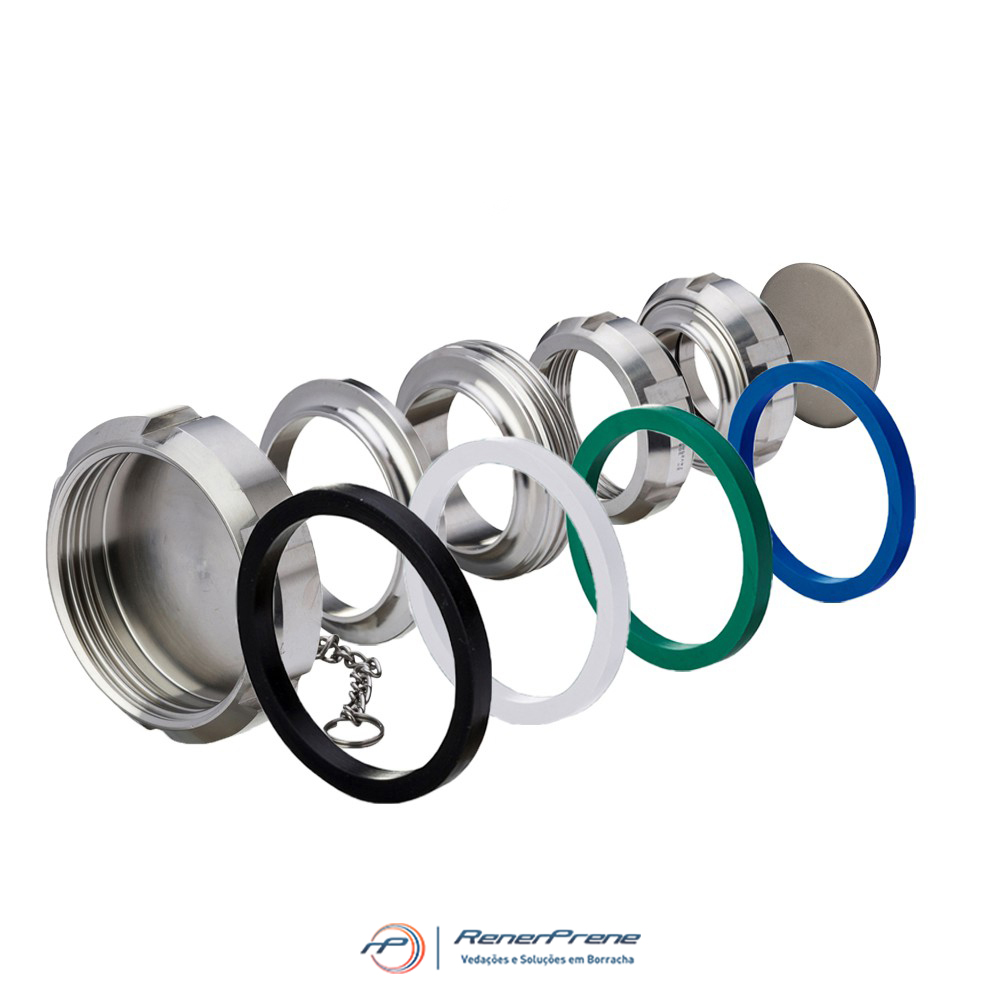

As conexões e válvulas de aço inox, de linha sanitárias, são empregadas em indústrias alimentícias e farmacêuticas, onde o fluido não pode sofrer contaminações por agentes externos. As curvas, tees, reduções, são fabricadas a partir do tubo OD inox, já as válvulas, uniões, abraçadeiras são de aço inox microfundido.
CARACTERÍSTICAS:
Tamanhos Disponíveis: ½”, ¾” 1”, 1¼, 1½”, 2”, 2½”, 3”, 4”, 5” e 6”
Material: NBR, EPDM, Silicone, Viton e Teflon
Nível de Segurança do Elastômero: Grau Alimentício (FDA 21 SFR1772600)
Norma: SMS 1145
Descrição
O Anel de Vedação SMS é usado em conexões do mesmo nome (tipo SMS) para tubulações sanitárias padrão OD, em processos produtivos de indústrias alimentícias, laticínios, bebidas, hospitalares e farmacêuticas. O Anel de Vedação SMS é comumente usado como vedação estática em seu alojamento específico e normatizado.
Baseado na norma SMS 1145, é atualmente um dos modelos mais utilizados na indústria nacional. O Anel de Vedação SMS é um, dos vários, tipos de anel vedador sanitário, que possui como diferencial, a instalação e desmontagem simples e fácil, além de ser uma peça prática para limpeza.
Muitas empresas usam o Anel de Vedação SMS como base para desenvolvimento de vedações específicas. Desta forma, podemos dizer que os anéis fabricados e comercializados pela Rener Prene, até a medida de 6″ (6 polegadas) são anéis 100% normativos, as medidas superiores a 6″ podem sofrer mudanças de acordo com cada fabricante, e podem ser feitos sob medida, seguindo as especificações de cada um de nossos clientes.
Os Anéis de Vedação SMS estão disponíveis em vários tipos de materiais e cores, incluindo:
NBR (Nitrilica, Buna-N) – PRETA
EPDM – AZUL/PRETA
Fluorelastômero (Viton,FKM) – MARROM/PRETA
SILICONE – VERMELHO / CRISTAL
PTFE (Telfon) – BRANCA
| DN | Bitola | Interno | Externo | Altura |
|---|---|---|---|---|
| 10 | 1/2″ | 12,8 | 19,7 | 3,3 |
| 15 | 3/4″ | 19 | 25 | 4 |
| 25 | 1″ | 25 | 32 | 5,5 |
| 32 | 1 1/4″ | 31 | 38 | 5,5 |
| 40 | 1 1/2″ | 38 | 48 | 5,5 |
| 50 | 2″ | 51 | 61 | 5,5 |
| 65 | 2 1/2″ | 63,5 | 73,5 | 5,5 |
| 80 | 3″ | 76 | 86 | 5,5 |
| 100 | 4″ | 101,6 | 113,5 | 5,5 |
| 125 | 5″ | 127 | 139 | 7 |
| 150 | 6″ | 155 | 167 | 7 |
| 200 | 8″ | 203,75 | 215,85 | 5 |
VARIAÇÕES
O Anel de Vedação SMS, possui algumas variações que vamos ilustrar abaixo:

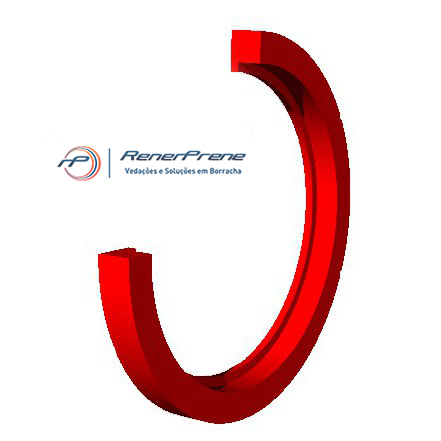

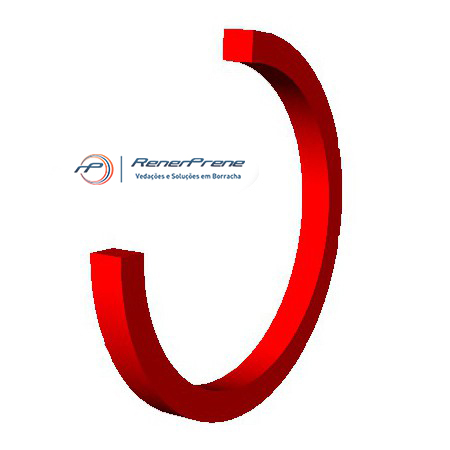

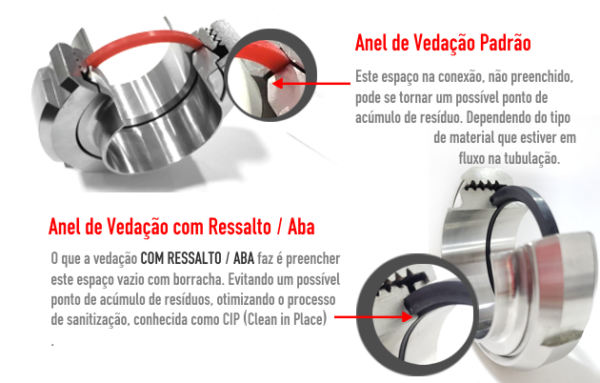

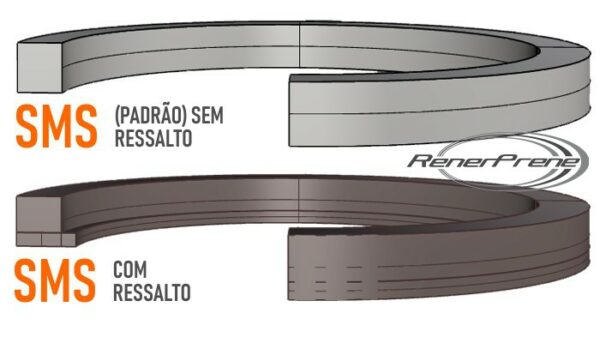

Com ou Sem Ressalto, esta variação também conhecida pelos nomes, com aba, com degrau, é uma variação aplicada em alguns anéis para aumentar a eficiência da conexão no aspecto sanitário, preenchendo um vão comum entre as duas partes do inox. Confira na imagem abaixo.
COM MALHA FILTRANTE

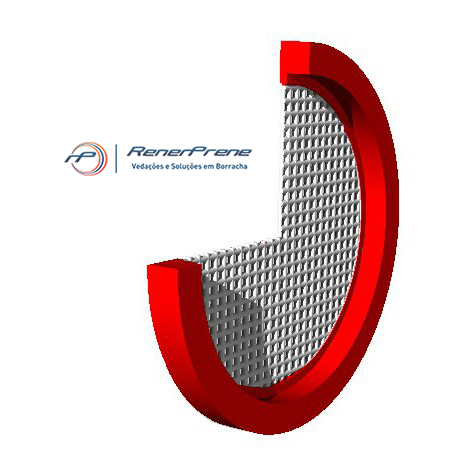

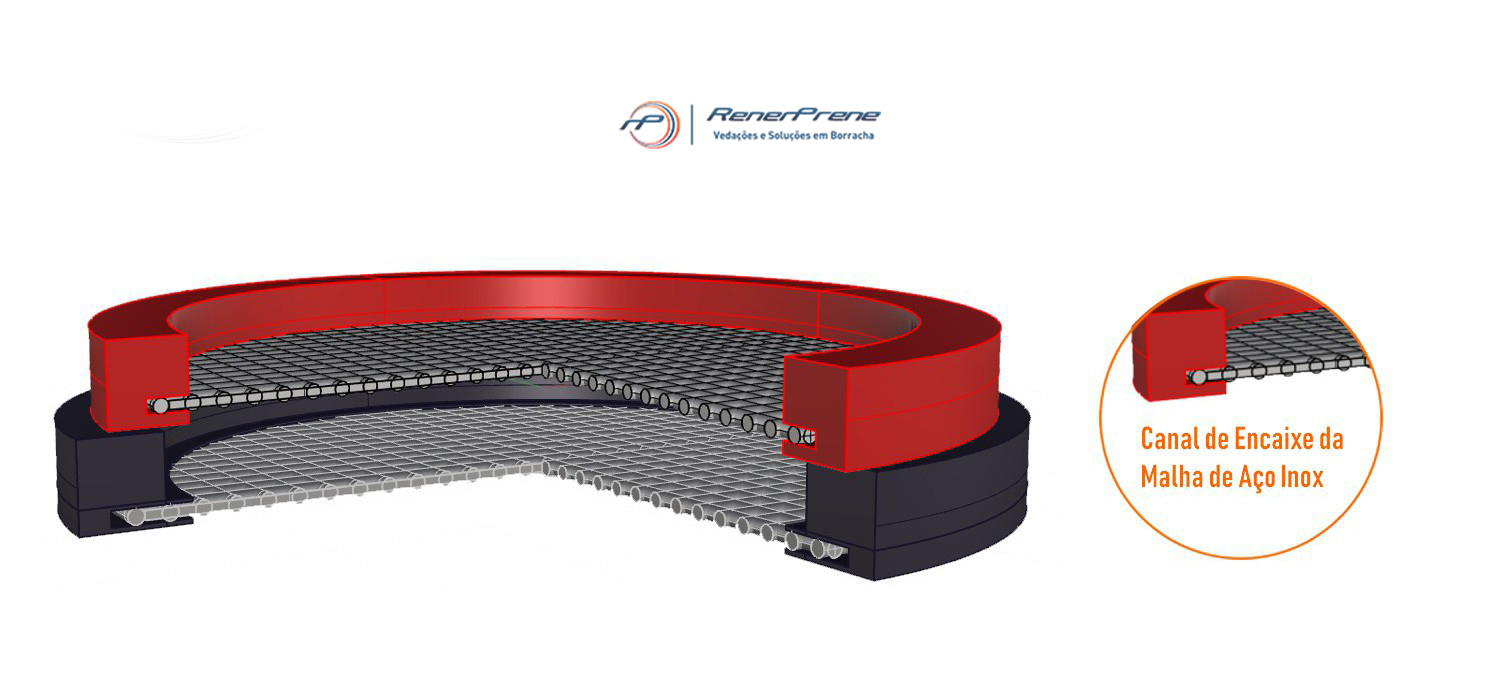

Com Malha Filtrante, uma outra opção é a utilização destas vedações que podem ser confeccionadas com malha de aço inox, de diversas aberturas, que funcionam como pré-filtragem. Neste caso o valor “Mesh” das malhas deve ser informado no pedido.
As conexões sanitárias, com malha, fabricadas na Rener Prene, fazem a vedação da malha na borracha no fechamento da conexão, desta forma dá-se a possibilidade de ajuste da malha após aquisição. Caso a malha selecionada não seja a ideal, pode ser feita a substituição apenas da malha. Evitando o descarte da peça como um todo.
