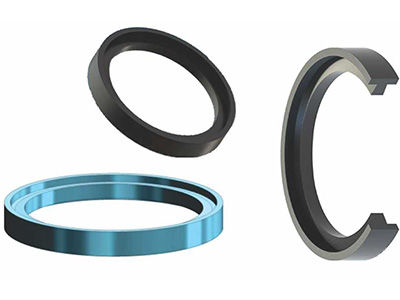

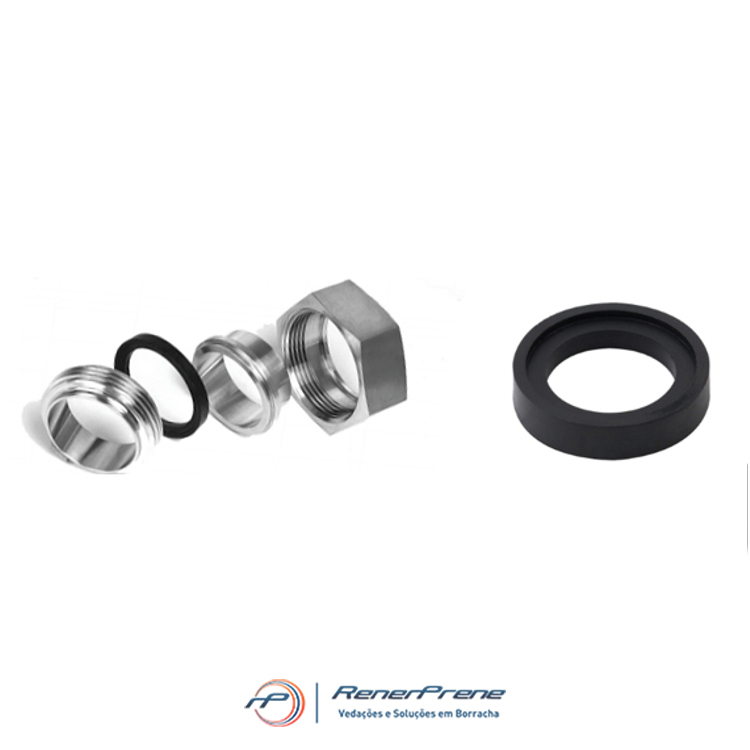

Anéis e Conexões IDF

O Anel de Vedação IDF é modelo pouco utilizado, porém bem conhecido. Usado em conexões que levam o mesmo nome (IDF – International Dairy Federation) para tubulações sanitárias, em processos de indústrias alimentícias, indústrias de laticínios, indústrias de bebidas, indústrias farmacêuticas, entre outras. Podendo ser produzido em uma ampla variedade de elastômeros, durezas e cores.

CARACTERÍSTICAS:
Tamanhos Disponíveis: 1”, 1½”, 2”, 2½”, 3” e 4”’
Material: NBR, EPDM, Silicone, Viton e Teflon
Nível de Segurança do Elastômero: Grau Alimentício (FDA 21 SFR1772600)
Norma: BS 4825-4 / ISO 2853

Descrição

Baseado na norma BS 4825-4, com aditivos da norma ISSO 2853, é atualmente um dos modelos que tem cada vez menos utilização no mercado. O Anel de Vedação IDF é um, dos vários, tipos de anel vedador sanitário, que possui como a maioria deles, a instalação e desmontagem para manutenção, simples e fácil.

Variações

O Anel de Vedação DIN, possui basicamente 2 variações, Tipo A e Tipo B, que variam de acordo com a aplicação e diretriz da empresa, vamos ilustrar as diferenças abaixo:

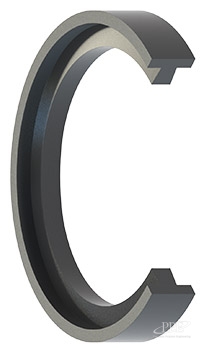

Vedação IDF – Tipo A (Padrão)

Vedação IDF – Tipo B (Especial)

Aplicação

As conexões e válvulas de aço inox, de linha sanitárias, são empregadas em indústrias alimentícias e farmacêuticas, onde o fluido não pode sofrer contaminações por agentes externos.

Os Anéis de Vedação IDF estão disponíveis em vários tamanhos, incluindo:

DN	Bitola	Interno	Externo	Altura
25	1″	23	32,5	7
40	1 1/2″	35,5	46	7
50	2″	48,5	59,5	7
65	2 1/2″	60,5	73	7
80	3″	73	86,5	7
100	4″	96,5	111	7

DN	Bitola	Interno	Externo	Altura
25	1″	23,6	32,5	6
40	1 1/2″	36,6	46	6
50	2″	49,6	59,5	6
65	2 1/2″	61,3	73,2	6
80	3″	73,9	86,5	6
100	4″	98,6	112,5	6
